ماكينة تبريد صفائح المطاطBatch-Off Machine (Rubber Cooling Line)

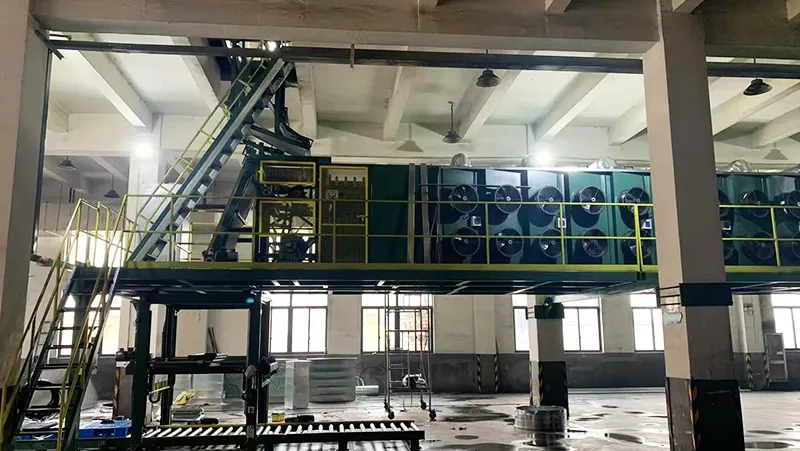

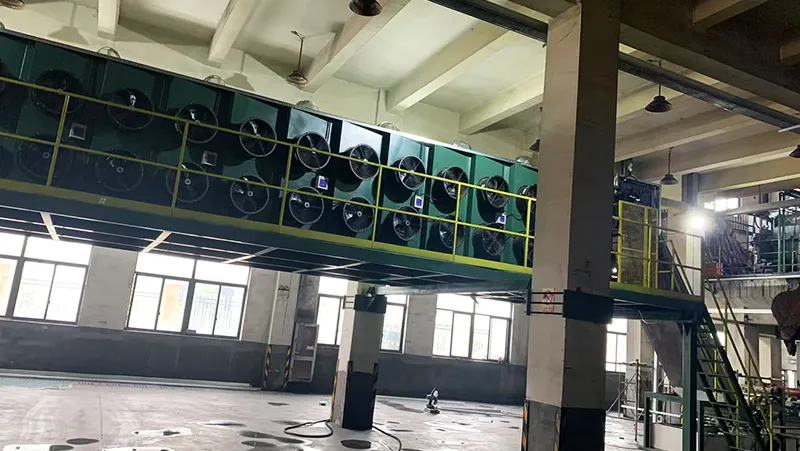

ماكينة تبريد صفائح المطاط علوية
شاهد الفيديو

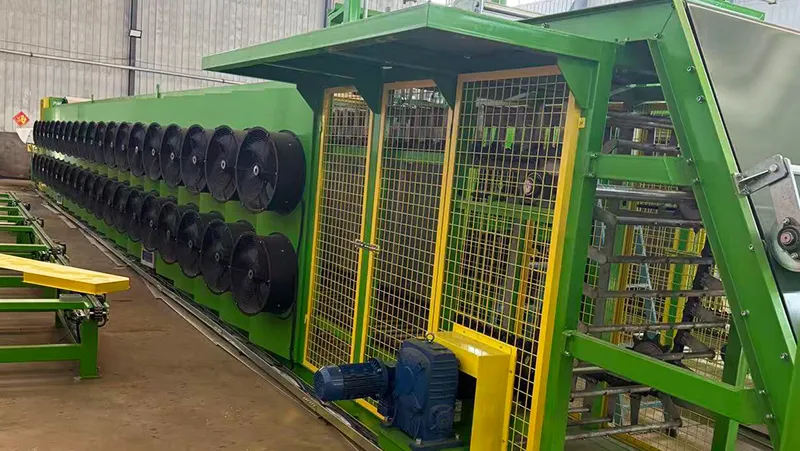

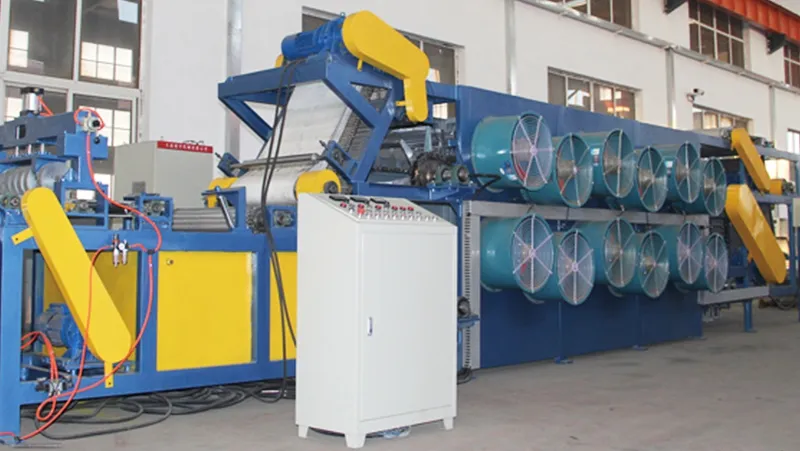

ماكينة تبريد صفائح المطاط سفلية
تُستخدم ماكينات التبريد، والمعروفة أيضاً بخطوط تبريد المطاط، بعد عملية الخلط الداخلي من أجل تبريد صفائح المطاط ونقلها وتجهيزها للمرحلة التالية من الإنتاج. وتشمل خطوط تبريد المطاط عادةً مجموعة من العمليات، مثل سحب الصفائح، والطباعة، والشق، والنقل، وغمر الصفائح في مادة مانعة للالتصاق، والرفع، والتبريد، والقطع، والتكديس.
المواصفات الفنية
| الموديل | |||
| عرض صفيحة المطاط (مم) | 600 | 800 | 900 |
| سماكة الصفيحة (مم) | 4–12 | 4–12 | 4–12 |
| أقصى سرعة للخط (م/دقيقة) | 35 (تحكم بالسرعة باستخدام محول تردد) | 40 (تحكم بالسرعة باستخدام محول تردد) | 45 (تحكم بالسرعة باستخدام محول تردد) |
| المسافة بين قضبان التعليق (مم) | 100-150 (عادةً 101.6 أو 127) | 100-150 (عادةً 101.6 أو 127) | 100-150 (عادةً 101.6 أو 127) |
| طول قضيب التعليق | حسب متطلبات العميل | حسب متطلبات العميل | حسب متطلبات العميل |
| سعة تخزين المطاط | حسب متطلبات العميل | حسب متطلبات العميل | حسب متطلبات العميل |
| نوع التبريد | تبريد بالهواء (مراوح محورية منخفضة الضوضاء) | تبريد بالهواء (مراوح محورية منخفضة الضوضاء) | تبريد بالهواء (مراوح محورية منخفضة الضوضاء) |
| عدد المراوح | 8–14 | 14–52 | 24–64 |
| درجة حرارة الصفيحة بعد التبريد | أعلى من درجة حرارة الجو بـ 5 درجات مئوية، وبحد أقصى 40 درجة مئوية | أعلى من درجة حرارة الجو بـ 5 درجات مئوية، وبحد أقصى 40 درجة مئوية | أعلى من درجة حرارة الجو بـ 5 درجات مئوية، وبحد أقصى 40 درجة مئوية |
| وضع تشغيل قضبان التعليق | تشغيل مستمر أو متقطع | تشغيل مستمر أو متقطع | تشغيل مستمر أو متقطع |
| مخطط (تصميم) الماكينة | مثبتة على الأرضية أو معلقة علوياً (تركيب أرضي أو علوي) | مثبتة على الأرضية أو معلقة علوياً (تركيب أرضي أو علوي) | مثبتة على الأرضية أو معلقة علوياً (تركيب أرضي أو علوي) |
الميزات

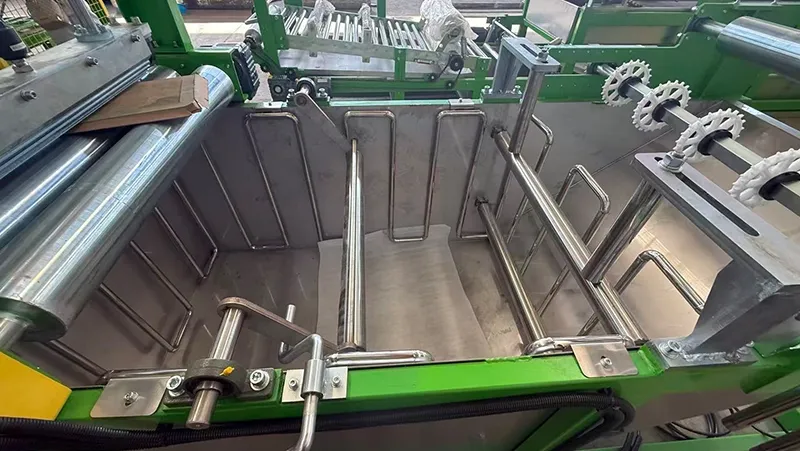

- مزودة بأحواض كبيرة لغمر الصفائح في مادة مانعة للالتصاق، مع نظام تدوير لمياه التبريد، مما يساعد على تعزيز كفاءة تبريد صفائح المطاط.

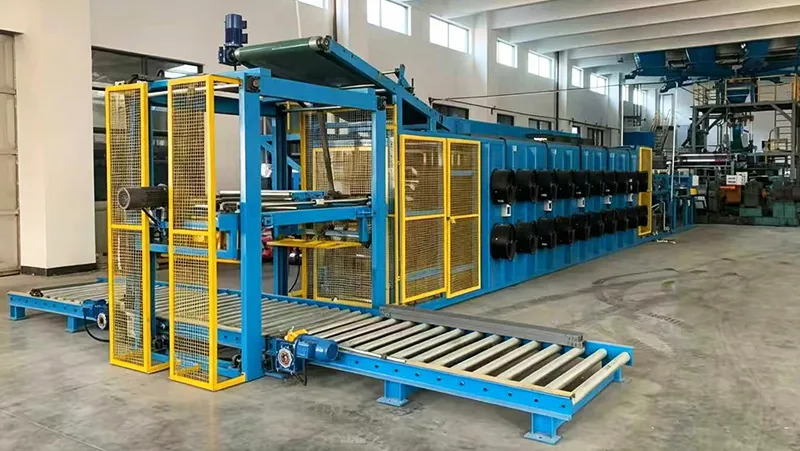

- يمكن لماكينات التبريد قطع صفائح المطاط وتكديسها، أو تكديس الصفائح المطاطية بشكل مستمر على المنصات، وفقاً لمتطلبات الإنتاج المختلفة.
- يساهم التحكم في السرعة باستخدام محول التردد ونظام التحكم الآلي PLC في تحقيق تشغيل أكثر استقرارًا، مع توفر الماكينة بتصميم مثبت على الأرضية أو معلق علوياً.
- يساعد التصميم الهيكلي المعياري على تبسيط عمليات النقل والتركيب.
