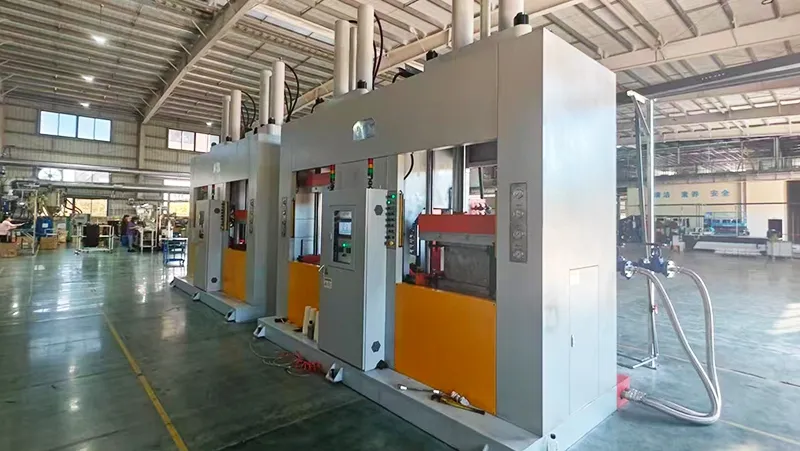

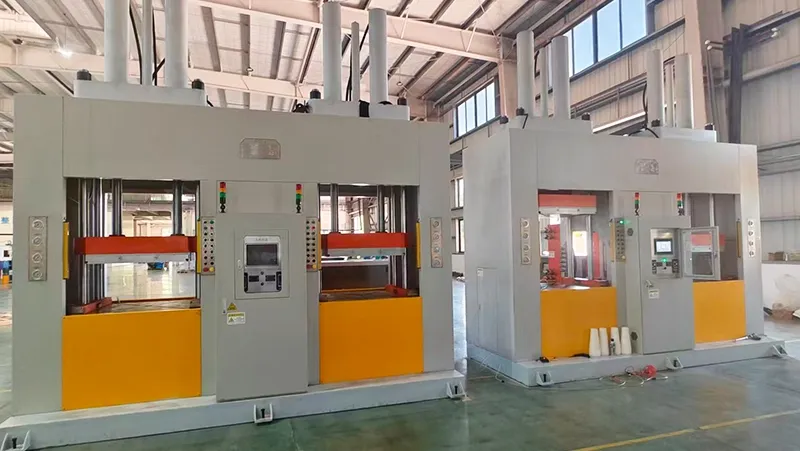

مكبس الفلكنة للنوابض الهوائية متعددة التموجات (مكبس فلكنة ومعالجة حرارية)Convoluted Air Spring Curing Press

فلكنة النوابض الهوائية المموجة

مكابس الفلكنة والمعالجة الحرارية للنوابض الهوائية
اترك رسالتك أو استفسارك هنا

تتميز مكابس فلكنة النوابض الهوائية ذات التموجات بأربع محطات مستقلة، مع أوضاع تشغيل يدوية، وضبط، وتشغيل أوتوماتيكي. ويمكن التحكم في الوظائف داخل كل محطة بشكل مستقل دون التأثير على العمليات الأخرى، كما يمكن ضبط بعض الوظائف يدوياً أثناء التشغيل الأوتوماتيكي عند الحاجة. كما تُحقق لوحة التحكم الدوارة وأربع لوحات أزرار وصولاً مريحاً للمشغلين أثناء الإنتاج وأعمال الصيانة وتبديل القوالب.

المواصفات الفنية
البند وحدة القياس V50
قسم إغلاق القالب
  kN 500
قطر تجويف أسطوانة إغلاق القالب mm Ø145
مشوار (شوط) حركة إغلاق القالب mm 1300
أقصى مسافة لفتح القالب mm 1700
أقصى سرعة لإغلاق القالب mm/s 90（≤15S）
أقصى سرعة لفتح القالب mm/s 110（≤12S）
قطر تجويف أسطوانة التمركز العلوية mm Ø80
مشوار (شوط) أسطوانة التمركز العلوية mm 1000
مقاس لوح الكبس المتحرك mm 620*700
مقاس لوح الكبس السفلي الثابت (العرض × العمق) mm 620x700
ارتفاع حيز العمل mm 940
آلية التمركز السفلية
قطر تجويف أسطوانة القالب المُجزّأ mm Ø45
مشوار أسطوانة القالب المُجزّأ mm 200
قطر تجويف أسطوانة القالب المركزي السفلية mm Ø45
شوط مشوار (حركة) أسطوانة القالب المركزي السفلية mm 450
قطر تجويف أسطوانة الحلقة السفلية mm Ø45
شوط مشوار (حركة) تجويف أسطوانة الحلقة السفلية mm 100
مواصفات أخرى
إزاحة المضخة الهيدروليكية L/min 71 × 2 (مضخة متغيرة الإزاحة)
قدرة المحرك الهيدروليكي kW 20.3 × 2 (محركان سيرفو)
ضغط النظام الهيدروليكي Bar 200 بار
إجمالي القدرة المركبة kW 42 kW
أبعاد الماكينة (العرض × العمق × الارتفاع) Mm 7575 × 4370 × 1940 mm
المتطلبات التي يتعين على العميل توفيرها
درجة حرارة البخار °C 195>
ضغط البخار Mpa 1.6>
ضغط النيتروجين Mpa 2.5>
جهد مصدر الطاقة V 380 فولت، 50 هرتز، ثلاثي الطور (3 فاز) بخمسة أسلاك
سعة خزان الزيت الهيدروليكي L 600
معدل تدفق مياه التبريد m3/hr 2.4
ضغط مياه التبريد Mpa 0.4~0.6
