ماكينة تشكيل النوابض الهوائية (شبه الجاهزة) من نوع Rolling LobeRolling Lobe Air Spring Building Machine
تصنيع نوابض هوائية نوع Rolling Lobe

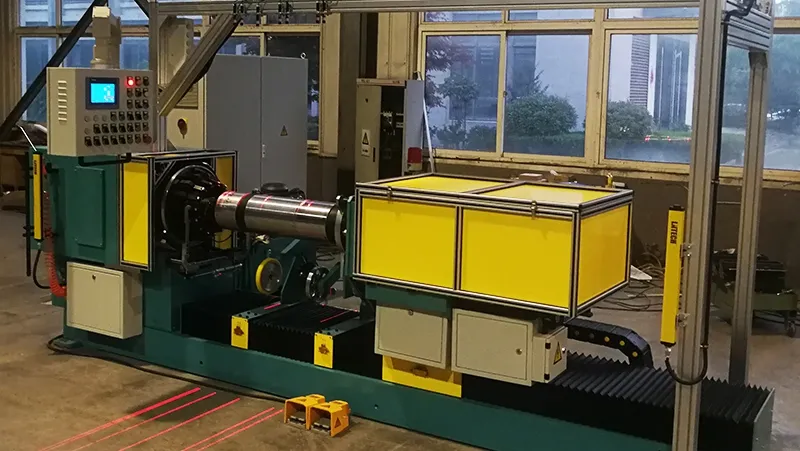

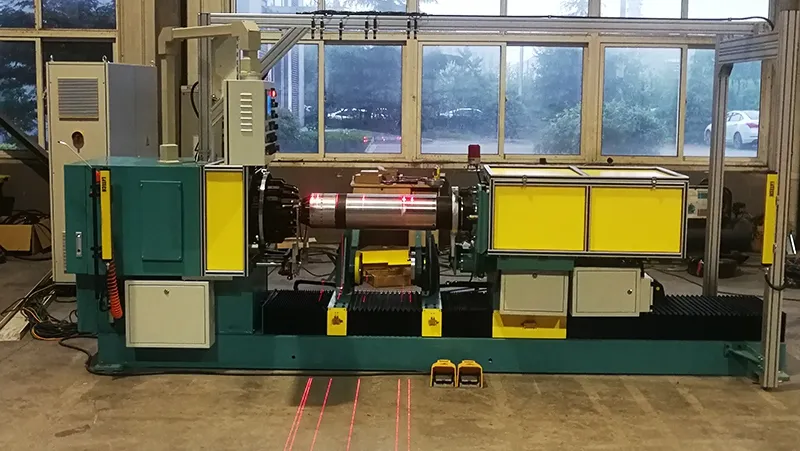

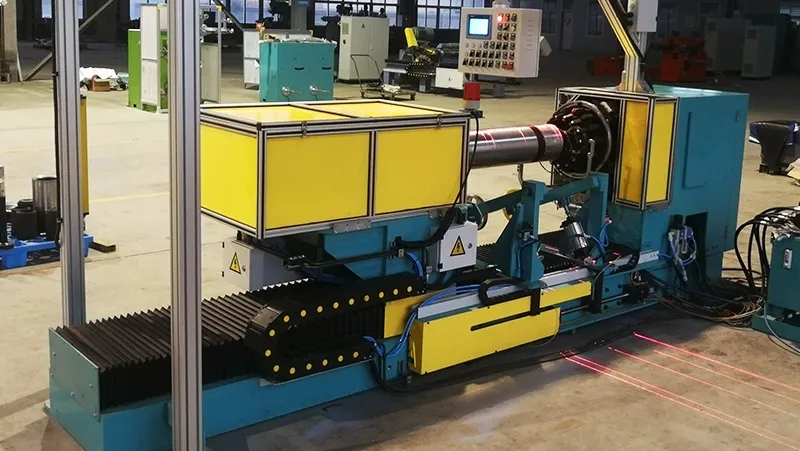

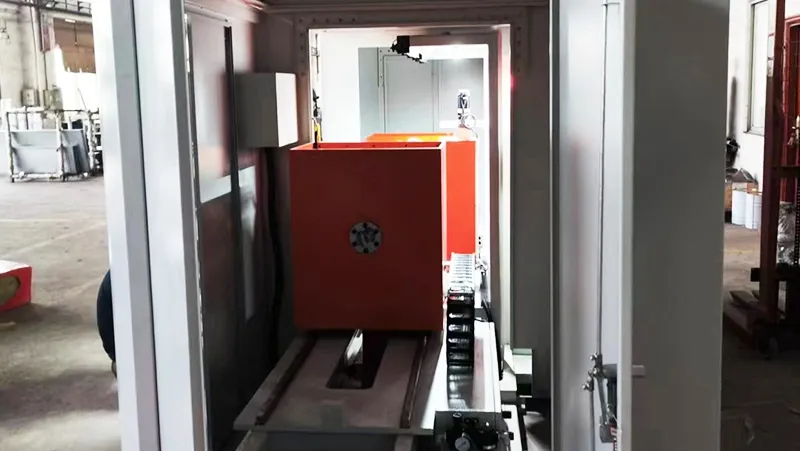

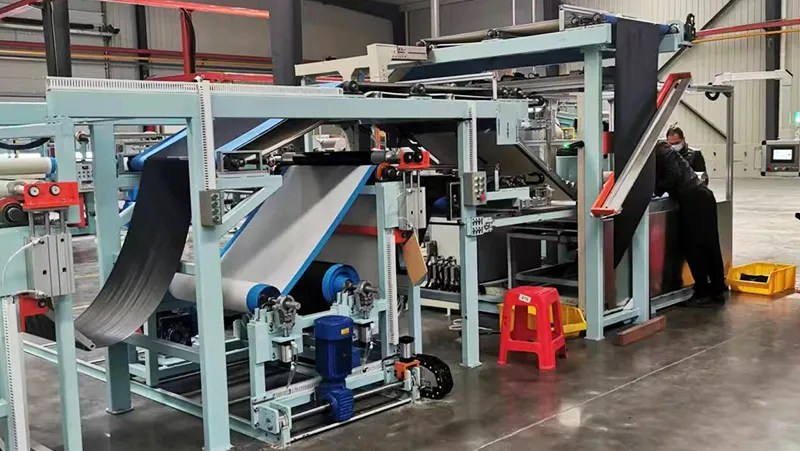

صممت الشركة ماكينات بناء النوابض الهوائية من نوع Rolling Lobe لتشكيل أجسام النوابض الهوائية المطاطية شبه المُجهّزة قبل الفلكنة، حيث تتكون هذه الماكينات بشكل رئيسي من القاعدة الرئيسية، والخزانة، ومجموعة العمود الرئيسي، وطاولة التشكيل، وآلية الضغط العلوية، ونظام التحكم بمؤشرات الأشعة تحت الحمراء. كما تعتمد هذه الماكينات على نظام تحكم HMI وإمكانية الضبط الأوتوماتيكي لمعلمات التشغيل. وتبدأ عملية تشكيل النابض الهوائي باختيار المواصفات المطلوبة للنابض وتركيب رأس التشكيل المطابق لها. وبعد اختيار المواصفة، يقوم نظام التحكم أوتوماتيكياً بضبط معلمات التشكيل ومؤشرات الأشعة تحت الحمراء وفقاً لنوع النابض الهوائي المحدد.
إلى جانب ذلك، تعمل مؤشرات الأشعة تحت الحمراء على توجيه المشغل لتحديد مواضع طبقات الصفيحة المطاطية رقم 1 ونسيج التقوية أثناء عملية تشكيل النابض الهوائي. وبعد وضع الصفيحة المطاطية رقم 1 في المنطقة المحددة وبدء دورة التشغيل، تُكمل ماكينة التشكيل عملية اللف أوتوماتيكياً، ثم تغيّر توجيه المؤشر ليتوافق مع موضع طبقة نسيج التقوية التالية. كما تتكرر العملية بالطريقة نفسها حتى الانتهاء من لف الصفيحة المطاطية رقم 2. وبعد ذلك، يمكن تشغيل آلية الضغط العلوية عند الحاجة، أو تجاوز هذه المرحلة وفقًا لمتطلبات عملية الإنتاج. ثم يُستخدم الهواء المضغوط لإخراج المنتج المُشكّل من الماكينة.
- الأبعاد الكلية (الطول × العرض × الارتفاع): 2800 × 2200 × 2000 مم
- إجمالي القدرة: 7 كيلوواط
- نطاق أقطار رأس التشكيل: 160–250 مم (يتطلب تركيب رأس التشكيل المطابق للمقاس المطلوب)
- طول النابض الهوائي المناسب: 300 إلى 900 مم
- سرعة التشكيل والتجميع: قطعة واحدة/دقيقة (عملية أوتوماتيكية)

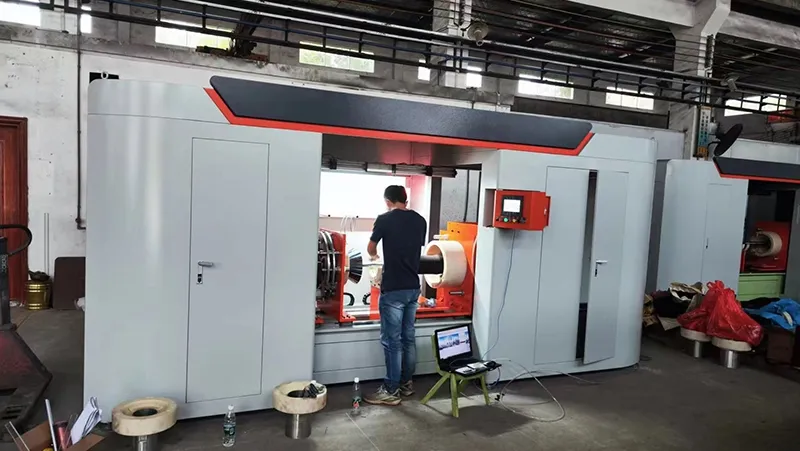

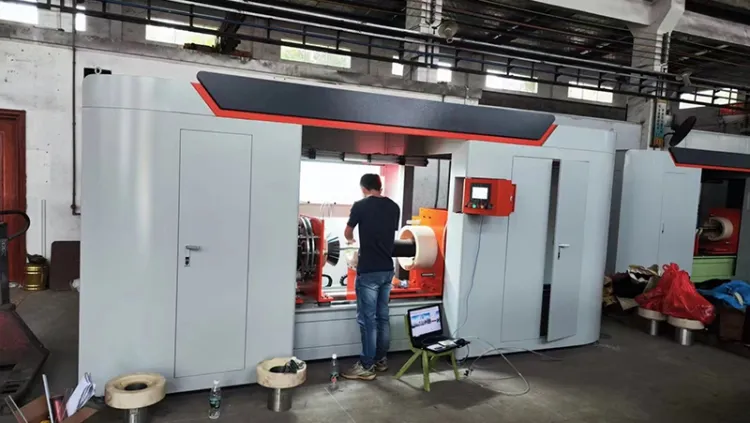

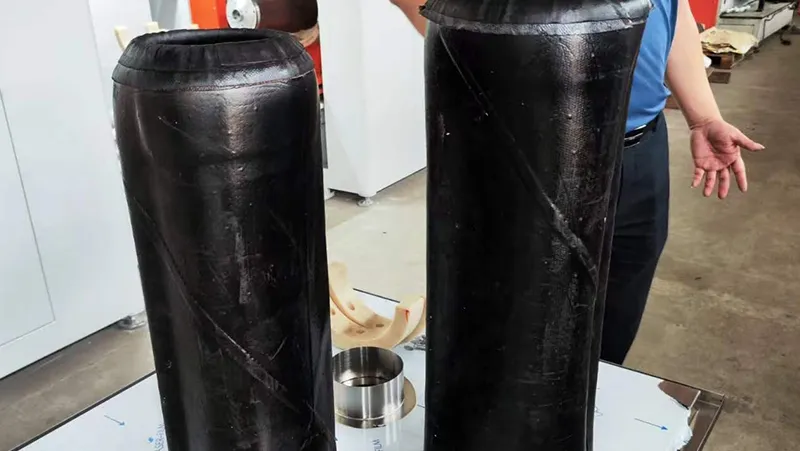

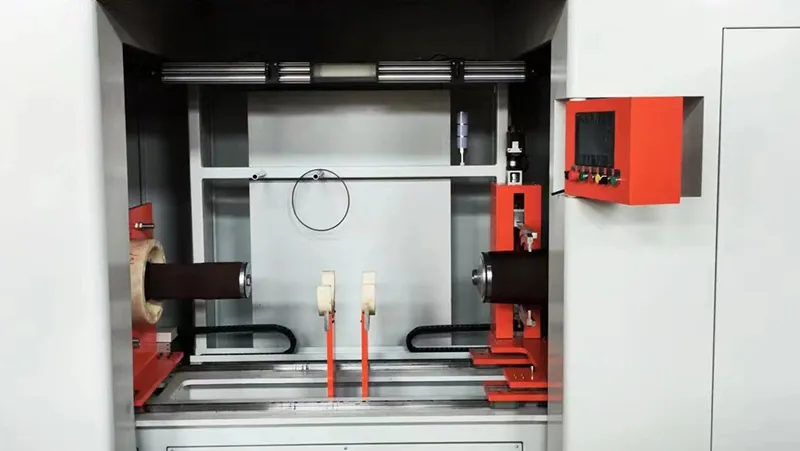

تُستخدم ماكينات رفع وقلب أطراف النوابض الهوائية لإتمام عملية قلب وطيّ أطراف الطبقات في النوابض الهوائية من سلسلة M وسلسلة L والنوابض الهوائية الكبيرة من نوع Bellows أثناء الإنتاج. وتتميز هذه الماكينات بآلية مطوّرة لرفع وقلب الأطراف، إلى جانب رؤوس تشكيل إضافية، مما يتيح التعامل مع نطاق أوسع من مقاسات النوابض الهوائية. كما تتكون ماكينات تشكيل النوابض الهوائية هذه من هيكل الماكينة، وصندوقي الذيل الأيسر والأيمن، وآلية رفع وقلب الأطراف، وخزانة التحكم الكهربائية، ونظام HMI. وقبل بدء الإنتاج، يمكن للمشغل اختيار مواصفة النابض الهوائي المطلوبة من خلال واجهة HMI، ليقوم نظام التحكم تلقائياً بتحميل المعلمات المطابقة بعد تنفيذ عملية إعادة الضبط. وبعد تركيب الحلقات الفولاذية على الظرفين وتثبيت جسم النابض الهوائي المُجهّز مسبقاً على الصينية، يقتصر دور المشغل على بدء دورة التشغيل، لتتولى الماكينة تلقائياً إتمام عملية رفع وقلب أطراف النابض.
- الأبعاد الكلية (الطول × العرض × الارتفاع): 4700 × 1500 × 2200 مم
- وزن الماكينة: 1300 كجم
- إجمالي القدرة: 6 كيلوواط
- ضغط هواء التغذية: 0.7 ميجا باسكال
- مصدر التغذية الكهربائية: ثلاثي الطور، أربعة أسلاك، 380 فولت
- نطاق أقطار رؤوس التشكيل المناسبة: 160 إلى 230 مم (يتطلب استبدال الصينية المطابقة)
- نطاق أقطار الحلقة الفولاذية للطرف الصغير: 123 إلى 164 مم
- نطاق أقطار الحلقة الفولاذية للطرف الكبير: 208 إلى 265 مم
- نطاق أطوال النوابض الهوائية المناسبة: 430 إلى 900 مم
- التوازي بين الطرفين بعد رفع وقلب الأطراف: ±5 مم
- دقة الأبعاد للطرفين بعد رفع وقلب الأطراف: ±5 مم
- دقة التحكم في الإزاحة: ±0.5 مم
- سرعة رفع وقلب الأطراف: قطعة واحدة/دقيقة (عملية أوتوماتيكية)

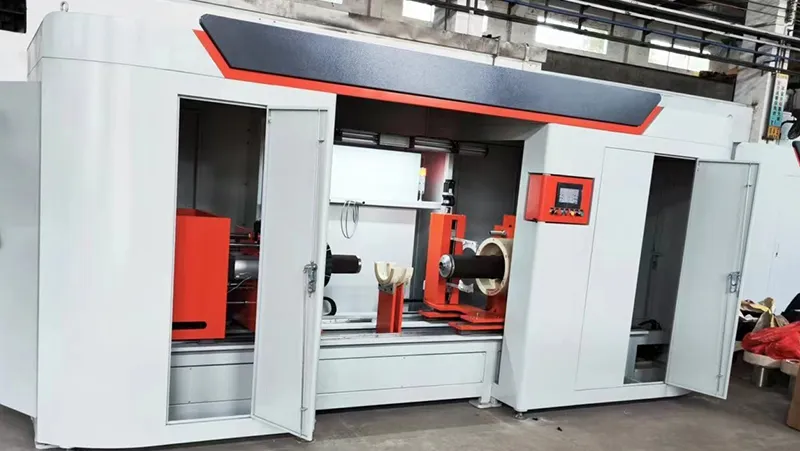

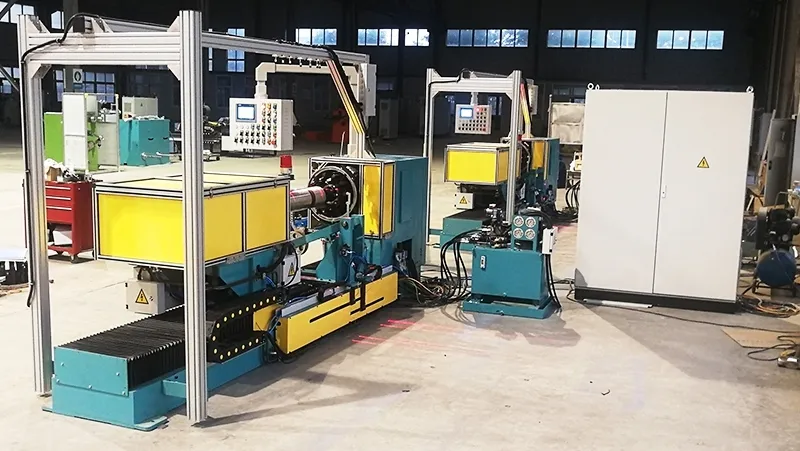

تستخدم ماكينات تشكيل النوابض الهوائية هذه نظام بناء بمرحلة واحدة، بحيث تُنجز عمليات تشكيل الغلاف ورفع وقلب الأطراف على الماكينة نفسها. فعند الطرف الكبير للنابض الهوائي، تعمل الرولات الميكانيكية مع رأس تشكيل مزدوج الطي لإتمام عملية قلب الطرف إلى الأسفل. أما عند الطرف الصغير، فتتولى صفائح الأصابع وبلادر الرفع تنفيذ عملية تشكيل الطرف من خلال الرفع والقلب إلى الأسفل. كما تدعم عملية التشكيل أيضاً مجموعتان من رولات الضغط السفلية، تقومان بتطبيق الضغط من خلال حركة مدفوعة بالأسطوانات. كما وتتحكم محركات السيرفو في دوران رأس التشكيل وموضعه الجانبي، مما يتيح للرولات ضغط صفائح المطاط ودمكها، مع المساعدة على طرد الهواء المحبوس بينها.
- نطاق أقطار النوابض الهوائية: 160 إلى 240 مم
- القطر الداخلي للحلقة الفولاذية للطرف الكبير: 209 إلى 289 مم
- القطر الداخلي للحلقة الفولاذية للطرف الصغير: 122.5 إلى 170 مم
- نطاق مقاسات الحلقات الفولاذية الكبيرة والصغيرة المناسبة: 300 إلى 800 مم
- دقة قطر سطح الدرام: ±0.2 مم
- زمن دورة الإنتاج: 4 إلى 8 دقائق/قطعة
