آلة البثق الثلاثية للمطاط (دمج ثلاثة مركبات مطاط لتشكيل وإنتاج مداس الإطارات وغيرها)Triplex Extruder

شاهد الفيديو

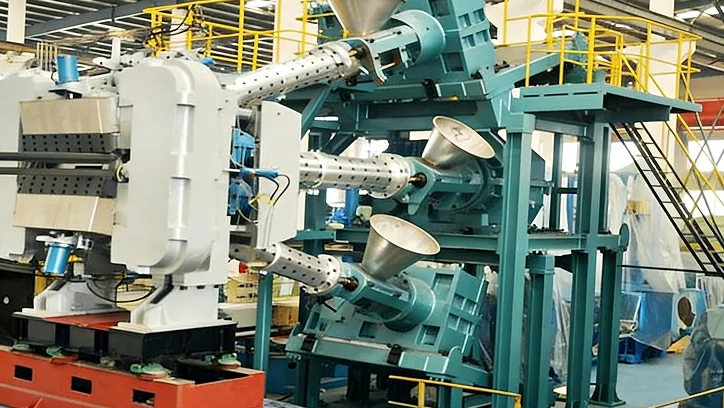

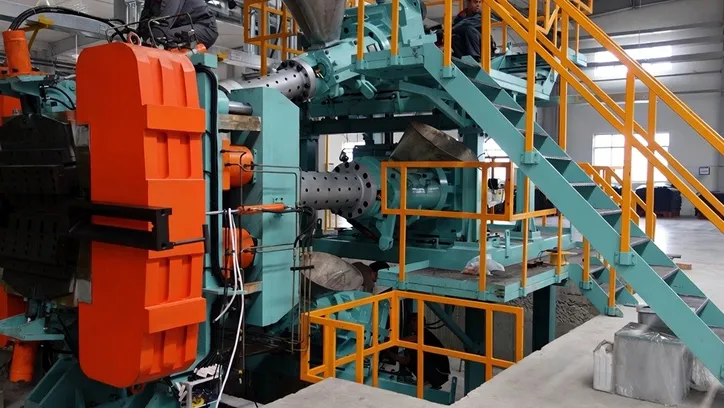

آلة البثق الثلاثية للمطاط
  • آلة البثق الثلاثية للمطاط
  • آلة البثق الثلاثية للمطاط
اترك رسالتك أو استفسارك هنا

في صناعة الإطارات، تُستخدم ماكينات البثق الثلاثية عند الحاجة إلى دمج ثلاثة مركبات مطاطية في مقطع واحد خلال عملية بثق واحدة. وتُستخدم بشكل رئيسي لإنتاج مداس الإطار، والجدار الجانبي، والأبيكس (Apex) لمختلف أنواع الإطارات، بما في ذلك الإطارات الشعاعية لسيارات الركاب والشاحنات الخفيفة، والإطارات الشعاعية للشاحنات والحافلات، والإطارات المنحازة (Bias)، وإطارات الطرق الوعرة (OTR). ولذا، يناسب هذا النوع من ماكينات البثق خطوط الإنتاج التي تتطلب تحكماً أدق في دقة مقطع البروفايل، وتوزيع المركبات المطاطية، وثبات واستقرار عملية البثق.

المواصفات الفنية
قطر اللولب (مم) 90/90/120 120/150/150 120/150/200 200/250/200
نسبة طول اللولب إلى قطره (L/D) 14/14/14 16/16/16 16/16/16 16/16/16
أقصى سرعة دوران للولب (دورة/دقيقة) 60/60/50 50/43/43 50/43/43 33/26/33
فتحة القادوس (مم) 120x80 / 120x80 / 160x110 160x110 / 200x165 / 200x165 160x110 / 200x165 / 260x210 260x210 / 340x208 / 260x210
صفوف الدبابيس 8/8/10 12/10/10 12/10/12 12/12/12
عدد الدبابيس في الصف 6/6/6 6/8/8 6/8/10 10/12/10
طراز محرك البثق Z4-180-41 / Z4-180-41 / Z4-225-11 Z4-225-11 / Z4-250-41 / Z4-250-41 Z4-225-11 / Z4-250-41 / Z4-315-12 Z4-315-12 / Z4-355-12 / Z4-315-12
القدرة (كيلو وات) 55/55/110 110/220/220 110/220/355 355/450/355
مناطق تدوير المياه الساخنة 10 10 11 13
إجمالي قدرة التسخين لنظام تدوير المياه الساخنة (kW) 144 144 156 180
الطاقة الإنتاجية (كجم/ساعة) 360/360/800 800/1500/1500 800/1500/2600 2600/3600/2600
الأبعاد الكلية (الطول × العرض × الارتفاع) (مم) 4600/2600/3300 7400/3600/3800 7800/3900/4200 9980/5816/6880
الميزات
  • يتم التحكم في رأس البثق المشترك هيدروليكياً بالكامل، مما يسمح بتنفيذ عمليات الفتح والإغلاق والقفل بسلاسة أكبر أثناء الإنتاج.
  • يمكن تغيير مكونات مثل لوحة مسار التدفق، وقطعة التشكيل الأولي، ولوحة القالب وفقاً لمواصفات المنتج، مما يساعد على الحفاظ على ثبات أبعاد المنتج المبثوق واتساقها.
  • مزودة بنظام تحكم PID في درجة الحرارة يقوم بضبط نطاق درجة الحرارة المحدد تلقائيًا أثناء الإنتاج، مما يساعد على الحفاظ على درجة حرارة المادة ضمن المستوى المناسب لعملية البثق.
